Rodzaje gwintowników i narzynek

Gwintowniki to narzędzia wieloostrzowe przeznaczone do wykonywania gwintów wewnętrznych w przygotowanych wcześniej już otworach. Gwintowanie przypomina wkręcanie śruby w otwór, której ostrza kształtują gwint przez skrawanie materiału. Produkowane są one z wysokiej jakości stal szybkotnącej HSS, ze stali szybkotnącej kobaltowej HSSE posiadającej 5% kobaltu oraz ze stali szybkotnącej kobaltowej proszkowanej HSSE PM. Stal szybkotnąca HSS swojej twardości posiada 62 HRC, dzięki czemu możemy pracować w stalach o twardości 35 HRC, natomiast stal szybkotnąca kobaltowa HSSE posiada swojej twardości 64 HRC i pozwala to na pracę w stalach o maksymalnej twardości 37 HRC, posiada odporność na ścieranie, łamanie się i wykruszanie oraz pozwala na wykonywanie pracy w ciężkich warunkach i wysokich temperaturach.

Rodzaje gwintowników do gwintów wewnętrznych

Do wykonywania obróbki maszynowej stosuje się jeden gwintownik przelotowy bądź nieprzelotowy, mający pełen zakres gwintu. Obróbka ręczna wymaga kompletu gwintowników, który składa się najczęściej z dwóch lub trzech gwintowników: zdzieraka, połwykańczaka i wykańczaka. Komplet gwintowników może składa się również z trzech gwintowników jakimi są: zdzierak, pośrednik i wykańczak, wykonują one gwint w dwóch lub trzech przejściach.

Możemy podzielić gwintowniki ze względu na rodzaj nacinanego gwintu, są to gwintowniki do gwintów walcowych i stożkowych, gwintów metrycznych, calowych, trapezowych i rurowych.

Gwintowniki maszynowe otrzymujemy w dwóch rodzajach nakroju B i C. Gwintownik nakroju B ma nacięcie na początku gwintu, dzięki czemu wióry powstałe poprzez skrawanie wypychane są w dół otworu. Dzięki takiemu rozwiązaniu jest dużo mniejsze prawdopodobieństwo, że gwint jak i samo narzędzie zostanie uszkodzone. Nakrój C występuje w dwóch rodzajach: nakrój prosty i skrętny. Nakrój skrętny to nakrój krótki stosowany do pracy w otworach nieprzelotowych. Ma on rowki wiórowe skrętne wyprowadzające wióry skrawającego materiału w górę otworu, dzięki temu nie pozostają one w otworze i nie utrudniają pracy. Kolejny rodzaj nakroju C to nakrój krótki prosty, który stosowany jest do otworów przelotowych i nieprzelotowych. Jego rowki wiórowe są proste, w których wióry powstałe podczas pracy są gromadzone. Gwintownik o tym nakroju jest uniwersalny i można go stosować do obróbki każdego rodzaju otworu.

Narzynki do gwintowania zewnętrznego

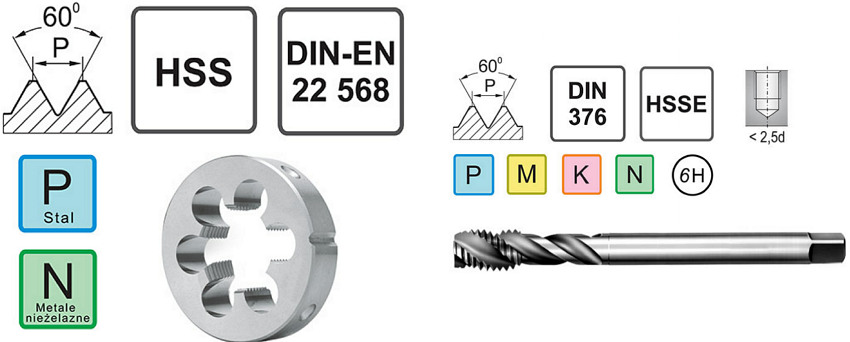

Narzynki są narzędziami wieloostrzowymi służącymi do nacinania gwintu zewnętrznego na wałkach bądź stożkach. Narzynki najczęściej spotykamy o kształcie okrągłym, lecz są również narzynki kwadratowe stosowane najczęściej w warsztatach samochodowych oraz budowlance, tam gdzie nie ma miejsca na użycie oprawki. Dzielimy narzynki biorąc pod uwagę gwint jaki nacinają na: narzynki drobnozwojne, narzynki metryczne, narzynki calowe, narzynki Whitwortha i narzynki zunifikowanie. Narzynki metryczne otrzymujemy w dwóch rodzajach: narzynki metryczne zwykłe, oznaczone literą M i narzynki metryczne drobnozwojne z oznaczeniem MF, obie posiadają kąt wierzchołkowy 60 stopni. Wymiary tego rodzaju narzynek są określone norma DIN 22 568.

Narzynki metryczne produkowane są z wysokiej jakości stali HSS i mogą one mieć od trzech do sześciu otworów, za pomocą których odprowadzane są wióry powstałe podczas skrawania, lecz to zależy od wielkości narzędzia. Najczęściej stosowanymi narzynkami są: narzynka M10, narzynka M12, narzynka M8, narzynka M20 i narzynka M16, wykonują one gwint za pierwszym przejściem. Narzynki metryczne produkowane są przez Polską firmę Fanar.

Narzynki drobnozwojne są o narzędzia skrawające wieloostrzowe mające oznaczenie MF, stosowane do nacinania gwintów metrycznych drobnozwojnych zewnętrznych za pierwszym przejściem. W odróżnieniu od narzynek metrycznych w nazwie narzynek metrycznych drobnozwojnych podane są wielkości takie jak skok. Narzynki posiadają dwa bardzo ważne wymiary: szerokość oraz grubość, należy je znać gdyż to właśnie do tych wymiarów dobieramy oprawkę.
